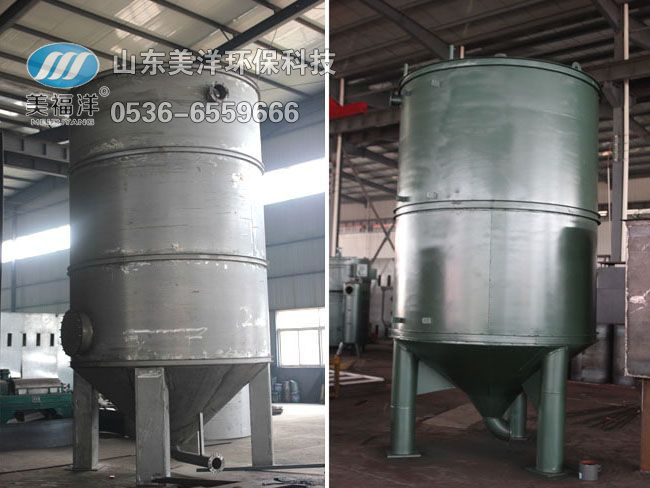

竖流沉淀池
竖流沉淀池设备介绍
一、概述
竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内(管中流速应小于30mm/s)，管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升(对于生活污水一般为0.5-0.7mm/s，沉淀时间采用1-1.5h)，悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。
二、设备工艺流程图
三、工作原理
竖流沉淀池包括上部为圆状体、下部为锥筒状的池体，池体上部设置集水槽，集水槽下部设有出水管，池体下部设置污泥斗，污泥斗的底部设有通向池体外的排泥管；在池体内设有与进水管相连通的中心导流管，中心导流管尾部连接反射锥；在池体内安装折流挡板，所述折流挡板在池体内壁和中心导流管之间错位安装。通过在池体内部与中心导流管之间增加折流挡板，通过引导水流折弯，改变水流运动轨迹，从而增加水流运动路径并逐步减缓水流流速，最终加速固体颗粒的沉降速度并改变沉降方向，达到快速沉降、集中沉降的目的。具有结构简单、使用效果好的特点。
四、设备规格表
五、设备特点
1、结构简单。
2、使用效果好的特点。
3、占地面积小。
4、可以场地及水量、水质定制。
5、排泥方便
