周边传动刮吸泥机
1、概述
周边传动刮泥机,是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排水,保证水流均匀。
2、特点
1、采用摆线针轮减速机与蜗轮箱传动,传递扭矩大,稳定性好。
2、安装方便,维护简单,有扭矩保护,工作可靠。
3、规格齐全。
3、结构
其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

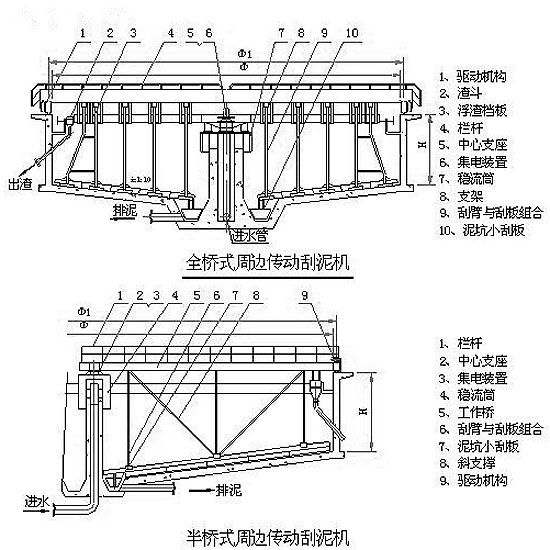

4、结构示意图

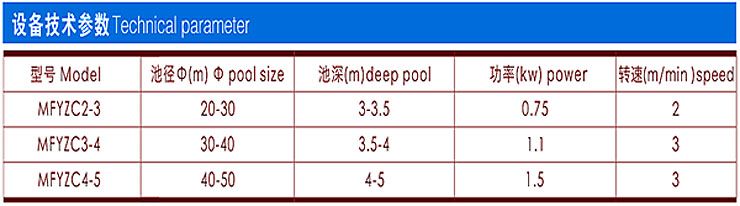

5、设备参数
6、性能
1、周边传动刮泥机主要性能
(1)池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;
(2)平行错位线刮泥板,连续性好、集泥效率高;不锈钢刮泥板底部有刮泥橡胶板,保证刮泥干净,不会有浮泥现象发生。
(3)池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强。
(4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。
(5)操作简单,可实现远程控制。
